AL G8
Jednotlivá čidla jsou připojena k centrální jednotce (interface-box) přes konektor RJ25 - označení S. Ovládání je přes konektor RJ45 - označení C.
Zapojení konektoru RJ25 - označení S
| Číslo pinu | Význam pinu |
|---|---|
| 1 | Zem |
| 2 | Výstup pro vysílání pulzů (5V CMOS) |
| 3 | Výstup pro parkovacího asistenta (5V CMOS) |
| 4 | Napájení +30V |
| 5 | Vstup pulzů z přijímače (5V CMOS) |
| 6 | Zem |
V centrální jednotce jsou všechny piny konektoru čidel (kromě pinu 5) spojeny paralelně. Piny 5 jsou spojeny přes schotkyho diody SS16.
Výstupy nemají žádnou ochranu, proto je třeba dávat pozor na případný zkrat.
Zapojení konektoru RJ45 - označení C
| Číslo pinu | Význam pinu |
|---|---|
| 1, 2 | Výstup pro dvoubarevnou LED |
| 3 | Zem |
| 4 | Výstup MUTE |
| 5 | Tlačítko (zapojeno proti zemi) |
| 6 | Bzučák (zapojeno proti zemi) |
| 7, 8 | Spínač napájení |

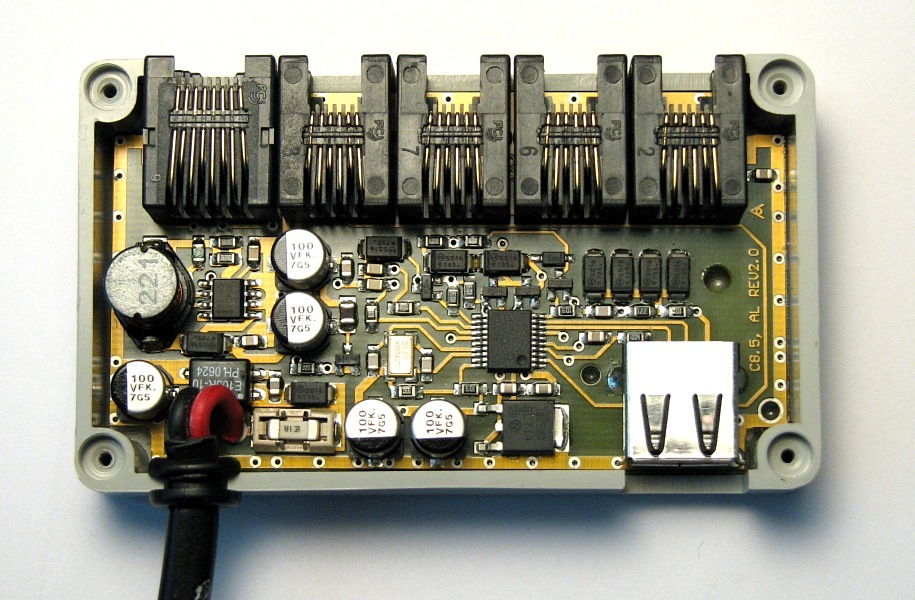

Pohled dovnitř centrální jednotky
V levé části je umístěn filtr napájení a měnič napětí 30V pro čidla (MC33063). Uprostřed je řídící mikroprocesor PIC16F648A běžící na 20MHz.
