Bel - 940
Zapojení konektoru RJ25
Poslední verze detektorů (zhruba od roku 2006) nemají připojení napájení standardním napájecím konektorem, ale konektorem RJ25. Tabulka popisuje význam jednotivých pinů konektoru.
| Číslo pinu | Význam pinu |
|---|---|
| 1 | Vstup sériových dat |
| 2 | Vstup regulace hlasitosti, uzemnováním tohoto pinu se přimo ovládá tlačítko hlasitosti. Uvnitř je pull-up rezistor 2K7 na +5V |
| 3 | Zem |
| 4 | Napájení (+12V) |
| 5 | Výstup signalizace poplachu - výstup typu otevřený kolektor. V klidu sepnuto (spojeno se zemí). |
| 6 | Výstup sériových dat - výstup typu otevřený kolektor |

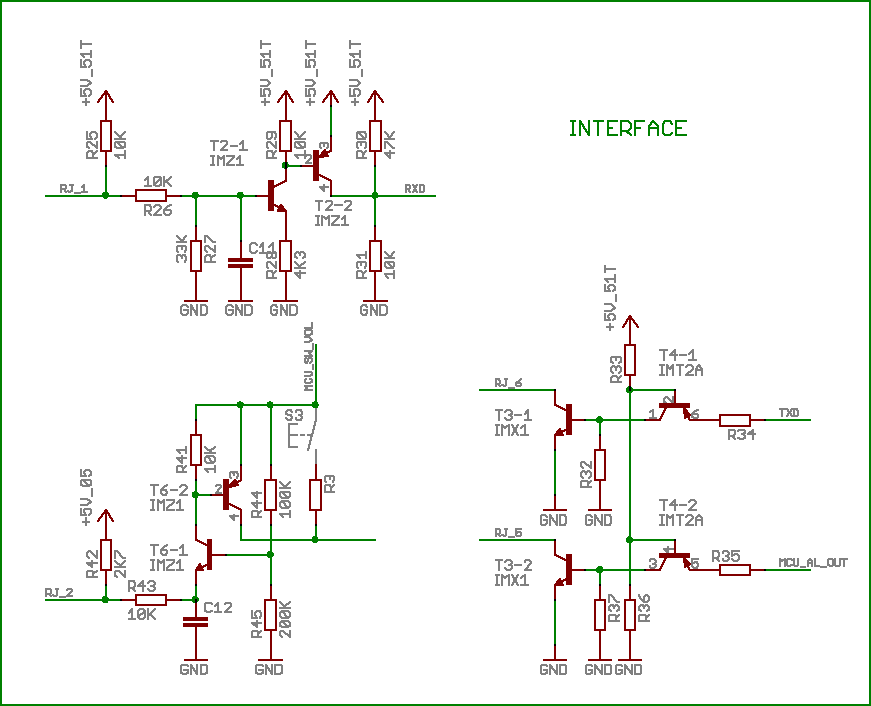

Schéma I/O části detektoru
Vysvětlivky:
RJ_n - n odpovídá číslu pinu na RJ konektoru
RxD - RxD vstup procesoru
TxD - TxD vstup procesoru
MCU_AL_OUT - výstup procesoru (aktivní při poplachu)
MCU_SW_VOL - výstup procesoru
